Як інструменти для протягування електричного кабелю можуть скоротити час встановлення, не пошкодивши кабель?

План і обіцянка читача

З чим ви підете

• Проста англійська карта категорій інструментів і те, що кожен із них насправді виправляє на сайті.
• Таблицю рішень, яку можна скопіювати у внутрішній контрольний список закупівель.
• Повторюваний робочий процес (попереднє витягування → витягування → післявитягування), що зменшує тертя та повторну роботу.
• Орієнтовані на покупця примітки для порівняння постачальників за межами «найнижчої ціни».

Найпоширеніші больові моменти під час перетягування кабелю

На папері протягування кабелю – це «просто тяга». Насправді це системна проблема: геометрія траси, стан поверхні, вага кабелю, змащення, контроль натягу та дисципліна поводження – все разом. Ось больові точки, які з’являються як під час невеликих відтягувань повітроводів, так і при встановленні великих траншей.

1) Фрикційні шипи, які гальмують тягу

Тертя не рівномірне. Він має шипи на вигинах, зсувах, переходах повітроводів і нерівних точках входу. Якщо ви не впораєтеся з цими сплесками, ви отримаєте зупинки, перегрівання в точках контакту або «героїчні тяги», які перевищують безпечну напругу.

2) Потертості оболонки кабелю та пошкодження ізоляції

Пошкодження часто виникають через основи: гострі краї в отворах повітроводів, перетягування через нерівні основи траншей, ролики, розташовані занадто далеко один від одного, або тягнути головки неправильного розміру та вирівняння.

3) Порушення радіуса вигину в кутах і люках

Навіть якщо екіпаж думає, що «повільно йшов», неправильне налаштування кутів може призвести до різких поворотів. Це може скоротити термін служби кабелю та спричинити майбутні несправності.

4) Неконтрольований натяг і скручування

Скручування може навантажувати провідники та створювати проблеми з керуванням. Поганий контроль натягу також підвищує ризик для екіпажу та обладнання. Ось де має значення правильна лінія тяги, повороти та підхід до натягу.

5) Втрата продуктивності через використання інструментів методом проб і помилок

Якщо команда прибуває з «в основному правильними речами», вони витрачатимуть час на імпровізацію — часто з результатами, які сьогодні виглядають чудово, а пізніше зазнають невдачі. Запланований набір інструментів зазвичай дешевший, ніж одноразове повторне витягування.

Групи інструментів, які вирішують ці проблеми

Потужний інструментарій охоплює три завдання:керівництво(контроль маршруту та повороту),тягнути(забезпечують безпечну тягу), ізахистити(запобігають стиранню, здавленню та скрученню). Нижче ядроІнструменти для протягування електричного кабелюгруп і як вони відображають проблеми реального світу.

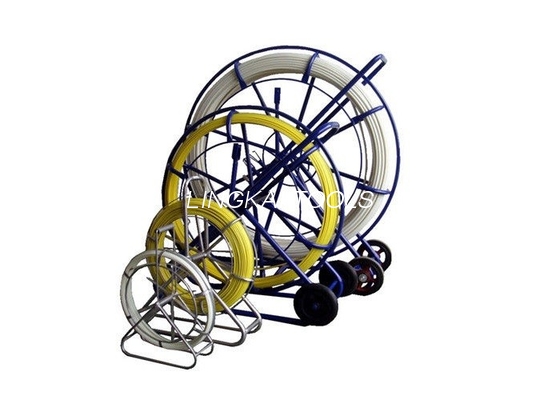

A) Канальні вудилища та рибні системи

• Що вони роблять:Встановіть пілотний шлях через трубопровід/повітроводи, щоб ви могли тягнути мотузку/лінію, не пошкоджуючи кабель.
• Що вони виправляють:Час, втрачений на питання «як нам пройти лінію?» і збої пілотної лінії на довгих пробігах.
• Що шукати:Правильний діаметр штанги для жорсткості, гальмівна система для контрольованої виплати та рама, яка стабільна під час штовхання/тягнення.

B) Прямолінійні та траншейні котки

• Що вони роблять:Підніміть та відведіть трос від землі, щоб зменшити тертя та захистити кожух.
• Що вони виправляють:Пошкодження від перетягування, зачеплення та нерівномірна сила тяги по маршруту.
• Що шукати:Номінальне навантаження, конструкція підшипника та відстань між роликами відповідають вазі кабелю та умовам траси.

C) Кутові ролики, ролики для каналізаційних люків/коробок і захист входу

• Що вони роблять:Контролюйте радіус вигину в кутах і захищайте кабель у точках входу/виходу.
• Що вони виправляють:Порушення вигинів, зім’яті оболонки на краях і шипи тертя в кутах.
• Що шукати:Гладкі поверхні роликів, стійкі рами та легке кріплення/розташування.

D) Захвати для троса (шкарпетки, що тягнуть) і головки, що тягнуть

• Що вони роблять:Рівномірно передайте тягнучу силу на трос (або на тягове вушко/голову), зменшуючи локалізовану напругу.
• Що вони виправляють:Прослизання, пошкодження провідника від саморобних вузлів і небезпечні тягові з'єднання.
• Що шукати:Правильний діапазон захоплення, якість сітки, надійне кріплення та сумісність із поворотними механізмами.

E) Поворотні пристрої, рішення проти скручування та управління тяговою лінією

• Що вони роблять:Зменште передачу скручування та тримайте систему тяги вирівняною.
• Що вони виправляють:Скручування, перегини та нестабільні тяги.
• Що шукати:Номінальне навантаження, що відповідає системі, і плавне обертання під напругою.

F) Лебідки, тягачі, кабестани та штовхачі/тягучі

• Що вони роблять:Забезпечте контрольовану тягу, особливо для тривалих або важких тяг.
• Що вони виправляють:Обмеження ручного витягування, непостійне натягування та помилки, спричинені втомою.
• Що шукати:Контроль швидкості лінії, гальмування, сумісність із вимірюванням/контролем натягу та безпечне кріплення.

G) Інструменти «підтримки», які тихо запобігають катастрофам

• Стійки кабельних барабанів / транспортування котушок:Запобігає перетягуванню, «втечі» барабана та проблемам із боковим завантаженням.
• Вимірювальні інструменти:Допомагає підтвердити довжину маршруту та спланувати відстань між роликами та розміщення.
• Стратегія змащення:Не «інструмент» у металевому розумінні, але це один із найбільших зменшувачів тертя, яким ви можете керувати.

Таблиця швидкого вибору

Використовуйте це як швидкий фільтр під час зіставленняІнструменти для протягування електричного кабелюна умови праці. (Порада: якщо ви не впевнені, віддайте пріоритет захисту та контролю тертя — ці два найбільше зменшують доопрацювання.)

Практичний робочий процес протягування кабелю

Купівля інструменту окупається лише за умови дисциплінованого робочого процесу. Ось зручна послідовність, яку можна стандартизувати для команд.

Крок 1: Попереднє планування (10–20 хвилин, що економить години)

• Огляд маршруту:Порахуйте повороти, визначте вузькі кути та підтвердьте точки входу/виходу.
• Перевірка даних кабелю:Перевірте зовнішній діаметр, мінімальний радіус вигину та спосіб витягування (захоплення проти тягової головки).
• План ролика:Визначте тип ролика та відстань; додайте кутові ролики/ролики, де очікуються шипи тертя.
• Стратегія пілотної лінії:Виберіть підхід до вудилища/риби, а потім перейдіть до тягової мотузки/линви, якщо потрібно.
• План захисту:Визначте будь-які гострі краї, нерівні основи траншей або переходи, які потребують захисних кожухів або вхідних муфт.

Крок 2: налаштування, що запобігає пошкодженню кабелю

• Спочатку встановіть захист від входу:Не «потягни один раз і побачиш». Захистіть краї, перш ніж кабель торкнеться їх.
• Розмістіть ролики свідомо:Занадто мало роликів збільшує опір; занадто багато погано розміщених роликів збільшує точки зачеплення.
• Тримайте вирівнювання прямо на лебідці/тягачі:Невідповідність збільшує бічне навантаження та скручування.
• Використовуйте належні ручки та з’єднання:Уникайте імпровізованих краваток, які концентрують стрес.

Крок 3: Виконуйте тягу з контрольованою напругою

1. Почніть повільно:Перш ніж збільшити швидкість, дайте тросу «влаштуватися» на роликовій доріжці.
2. Кути годинника:Розмістіть члена екіпажу в кожному місці високого ризику, щоб контролювати вигин і тертя.
3. Підтримувати зв'язок:Простий протокол зупинка/повільний рух запобігає непорозумінням під час шуму та тиску.
4. Зупиніться, якщо бачите пошкодження куртки:Пауза зараз дешевша, ніж помилка пізніше.

Крок 4: Перевірки після вилучення, які зменшують зворотні виклики

• Візуальний огляд:Перевірте стан куртки на кутах, входах і відомих нерівних сегментах.
• Підтвердити маршрут:Переконайтеся, що кабель розташований правильно та не зазнає ненавмисного стиснення.
• Задокументуйте налаштування:Фотографії розміщення роликів і захисту від входу допомагають відтворити те, що спрацювало.

Контроль безпеки та якості, що запобігає переробці

Найбезпечніші роботи зазвичай є найякіснішими, оскільки обидві покладаються на передбачуваність і контрольовані сили. Ось практичні елементи керування, які вписуються в повсякденну роботу, не сповільнюючи роботу бригади.

Контроль 1: перевірка рейтингу «Слабка ланка».

Кожна тягова система має найслабший номінальний компонент (ручка, шарнір, мотузка, ролик, точка кріплення). Цей компонент визначає ваш безпечний ліміт. Купівля в постачальника, який надає чіткі оцінки, зменшує кількість здогадів.

Контроль 2: Кутова дисципліна

У кутах стикаються тертя, радіус вигину та захист кабелю. Якщо бюджети обмежені, спочатку інвестуйте в кутові рішення. Тут також стабільні ролики з відповідним рейтингом швидко окупаються.

Контроль 3: Індукована напруга (якщо застосовно)

У певному середовищі ліній і струн індукована електрика може становити реальну небезпеку. Можна використовувати спеціалізовані блоки заземлення як частину робочого плану, коли цього вимагає метод роботи — завжди дотримуйтеся правил і стандартів безпеки на своїй ділянці.

Примітка до закупівель для покупців

Якщо ви купуєтеІнструменти для протягування електричного кабелюдля команди інженерів, ось як оцінити використання варіантів критерії, які мають значення в галузі, а не лише в каталозі.

Запитуйте інформацію, яка зменшує ризик

• Номінальне навантаження та область застосування:«Для чого він призначений і де його не можна використовувати?»
• Матеріал і деталі підшипника:Матеріал ролика впливає на захист кабелю; конструкція підшипника впливає на тертя та довговічність.
• Вибір конфігурації:Налаштування прямої чи кутової чи пітхеда не повинні бути «одними для всіх».
• Наявність запчастин:Особливо для роликів, рам і рухомих вузлів.
• Упаковка для експортної логістики:Запобігає пошкодженню ще до того, як інструменти досягнуть місця.

Купуйте «систему», а не просто інструмент

Найефективніші комплекти – це підібрані набори: канатний стрижень → направляюча волосінь → тягова мотузка → поворот → рукоятка → ролики (прямий + кут + вхід). Якщо постачальник може допомогти вам визначити повний комплект для ваших звичайних профілів посад, ви зменшите невідповідності та імпровізацію на місці.

Тут підходить спеціалізований виробник

Якщо ваші проекти включають повторювані підземні установки, прокладання траншей або транспортування кабелю, пов’язаного з будівництвом лінії, можливо, варто працювати з ним виробник, який охоплює кілька категорій інструментів, оскільки сумісністю та рейтингами стає легше керувати в системі.

Наприклад,Ningbo Lingkai Electric Power Equipment Co., Ltd. пропонує широкий асортимент продукції підІнструменти для протягування електричного кабелюкатегорія, включаючи канальні штанги (для створення пілотної лінії), ролики (для зменшення тертя), і відповідні аксесуари для витягування/переміщення — корисні, коли ви намагаєтеся стандартизувати комплекти екіпажу замість того, щоб змішувати незрівнянні частини з різних джерел.

FAQ

Остаточний винос

найкращийІнструменти для протягування електричного кабелюне просто «тягніть сильніше» — вони зменшують тертя, захищають поверхні кабелю, контролюйте радіус вигину та допомагайте екіпажам підтримувати постійне натягнення. Якщо ви стандартизуєте систему інструментів навколо найпоширеніших маршрутів, ви побачите менше затримок, менше пошкоджень куртки та менше дорогих ремонтів.
